A német légierő F-104 gépein használt festésváltozatok és a Revell F-104G makettje

JETfly  |  2004. 07. 14., 08:01

Egyes makettezők kezdetben hatalmas terveket dédelgetnek, meg akarják építeni a világ összes repülőgépét, aztán már csak minden gépből egyet, még később csak minden vadászgépet, aztán csak az együléses sugárhajtásúakat, végül a makett dobozoknak raktárt bérelnek és múzeumot építenek az elkészült gépeiknek. Szóval nehéz és költséges hobbi ez a makett építés. Most egy olyan lehetőségre szeretném felhívni a figyelmet, ami a teljeséget ígéri, raktárak, tucatnyi vitrin nélkül, egy éven belül és viszonylag alacsony költséggel vihetjük véghez. Ne makettezünk egy életen át. Legyen ez egy epizód az életünkben aztán lépjünk tovább. Ehhez viszont pontos terv kell! Nos megadom a receptet.

Hozzávalók:- 4-5 db F-104G makettet. - Festékek: RAL 7001, 7012, 6014, 9006, 6003, 7021 és FS 34079- Ragasztó, ecsetek stb.- ízlés szerint szórópisztoly, fém és mügyanta kiegészítők, matricák

Festésváltozatok

A német F-104-es gépeken mindössze négy lényegesen különböző festésváltozatot használtak, természetesen a szokásos színes ünnepi festéseket leszámítva.

A gépek natúr fémszínnel és fehér szárnyakkal érkeztek. A 60-as évek közepétől, ahogy a többi Luftwaffe gép is, az F-104-et RAL 6017 / 7012  / 9006 színekre lett festve. A Marineflieger gépei 7012 / 9006 színeket kapott. Később az alsó ezüst festést 7001 ezüstszürkére (Silbergrau) cserélték. A 80-as években jelent meg az utolsó festésváltozat a Norm 83 néven ismert wraparound zöld, sötétzöld, nagyon-sötétszürke festés.

Naturfém

http://www.airliners.net/open.file/461318/L/Egy meztelen változat.

Norm 72 Luftwaffe

Makett tesztHasegawa D17 1/72http://www.fortunecity.com/meltingpot/portland/971/Inbox/d-f/f-104g-s-i.htmItaleri 1223 1/72http://www.fortunecity.com/meltingpot/portland/971/Inbox/d-f/f-104g-i.htm

Festéshttp://www.jpsmodell.de/dc/shemes/n72_f104g.jpghttp://www.jpsmodell.de/dc/shemes/n72_tf104g.jpgDon Color rajza.

http://www.airliners.net/open.file/279949/L/http://www.airliners.net/open.file/557713/L/Itt még nagyméretü a felségjel és a számok.

http://www.airliners.net/open.file/500107/L/http://www.airliners.net/open.file/500184/L/http://www.916-starfighter.de/Large/2330.htmTudomásom szerint a 23+30-as gépen volt csak nem szabványos, kísérleti kamó. Az eredeti gépen Norm72-es álcázófestés volt aminek a zöldje az alsó ezüst festésre is ki lett terjesztve. A kiállított gépet újrafestették, mert kivonáskor Norm83 festéssel repült.

http://www.airliners.net/open.file/225187/L/Ha jól megfigyeljük, a háttérben francia Mirage III gépek látunk. Érdekes összehasonlítani két a NATO szabványú festést. A franciák szabálytalan görbékkel határolt mintákat használtak, egy zöldebb zölddel. A német 6014 zöld csak a legritkább esetben látszik zöldnek.

http://www.airliners.net/open.file/143864/L/Ezen a gépen talán-talán 7001 szürke van alul és nem alumínium.

http://www.starfighters.nl/germanyII/27-77.jpgCélvontató TF-104G. A Hasegawa fegyverzet készletében van ilyen kütyü.

http://www.starfighters.nl/germanyII/ba-235.jpgA régi típusú számozással.

http://www.916-starfighter.de/Large/2254.htmHát ez olyan mintha alul 7035 lenne, de persze ilyen nincs.

Marineflieger Norm 76

Makett tesztHasegawa 7220 1/48 http://modelingmadness.com/reviews/viet/garcia104g.htmhttp://www.features02.kitparade.com/f104gdh_1.htmHasegawa D17 1/72http://www.fortunecity.com/meltingpot/portland/971/Inbox/d-f/f-104g-s-i.htm

Festéshttp://www.jpsmodell.de/dc/shemes/n76mff104g.jpghttp://www.jpsmodell.de/dc/shemes/n76mftf104g.jpgDon Color rajza.

http://www.airliners.net/open.file/533036/L/Az aluhasú változat. A két gépen megfigyelhető, hogy a számok nem teljesen azonos helyre kerültek!

http://www.airliners.net/open.file/521339/L/Nagyon nehéz a matt alumíniumot a világosszürkétől megkülönböztetni.

http://www.airliners.net/open.file/333424/L/Kivéve ha ennyire csillog mint ezen a gépen.

http://www.airliners.net/open.file/504987/L/A képen jól látható a brutálisan nagy felségjel a szárnyon.

http://www.airliners.net/open.file/353609/L/A Marineflieger jelvénye a horgony már lowvisibility.

http://www.cactus-starfighter-staffel.de/phpix/index.phtml?mode=view&album=F104&pic=getafe.jpg&dispsize=Original&start=20Végre egy kép amin biztosan látszik, hogy az alsó szín 7001 és nem ezüst.

http://www.916-starfighter.de/Large/va107.htmMarine gép Luftwaffe kamóval!

http://www.916-starfighter.de/Large/2122.htmA számok kissé viccesen vannak felfestve.

Norm 83 Luftwaffe

http://www.jpsmodell.de/dc/shemes/n83_f104g.jpgDon Color rajza.

http://www.airliners.net/open.file/514570/L/Az újszerü állapotban levő gépen megfigyelhetjük a csökkentett méretü számokat, jelzéseket és felségjelet. A jelzéseknek nem csak a mérete változott, hanem a láthatóságát is csökkentették, azaz a fehéret és a rikító színeket elhagyták. A minta wraparound azaz alul és felül egyformán festve van a gép mindhárom álcázó színnel.

http://www.airliners.net/open.file/269226/L/Érdekes a has alatti tartón a gyakorlóbomba-felfüggesztő a kis kék játékbombákkal. Valamint a Norm72-es mintájú szárnyvég-póttartály.

http://www.airliners.net/open.file/225183/L/A szárny alatt egy nem irányított rakétatár látható. A has alatt pedig a már említett gyakorlóbomba vető.

http://www.airliners.net/open.file/225184/L/Nagyon szép ez a festés.

http://www.airliners.net/open.file/183089/L/A korábban általánosan használt fehér sisakot szürkére, vagy drappra cserélték, hogy a low-visibility festés hatását ne rontsák le.

Tesztváltozatok

http://www.starfighters.nl/germanyII/da-257.htmKatapultálási teszt. A gép törzsét zöldre festették, míg a többi rész natúr fém.

http://www.starfighters.nl/germanyII/da-102.jpgStartrakétás teszt. Hasonlóan a másik tesztgéphez a natúr fém gépre a jobb láthatóság miatt, piros-sárga mintát festettek.

http://www.starfighters.nl/germanyII/zell02.jpgEzen a gépen a Norm72-es mintát egészítették ki sárga csíkokkal.

Ünnepi festések

http://www.airliners.net/open.file/232515/L/A “kevés” ünnepi festés egyike. A 98+04 utolsó repülése a WTD 61-nél. (Tesztelő egység)Ajánlott matrica: Tauro Decal :72-555Ajánlott makett: AMT 8759Teszt: http://modelingmadness.com/scotts/mod/gerf104g.htm

http://www.starfighters.nl/germanyII/20-62-jbg32.jpgEgy korai részleges ünnepi festés. 20+62 A JaboG 32 25 éves.Ajánlott makett: Hasegawa 00256Ajánlott makett: Hasegawa 7220 1/48Teszt: http://modelingmadness.com/reviews/viet/cleaver104g.htm

http://www.starfighters.nl/germanyII/22-55.jpgItt mit is ünnepeltek? 22+55 az utolsó F-104 Memmingenben.Ajánlott matrica: Tauro Model 72-556

http://www.airliners.net/open.file/153047/L/25 éves a JaboG 31. 20+71 BoelckeAjánlott matirca: Superscale 72-466

http://www.airliners.net/open.file/141571/L/A Marine Viking bemutatócsoportja 1986-ból. 26+72 és 26+63Ajánlott makett: Hasegawa 00162

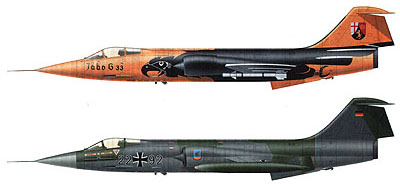

http://www.starfighters.nl/germanyII/JBG33.jpg21+67 a JaboG33 fekete sasa. A JaboG 33 F-104 kivonási ceremóniájának ünnepi gépe.Ajánlott makett: Revell 5447

http://www.paulnann.com/images/pn_w4410.jpgSárga fekete. 20+49 25 éve Manchingban.

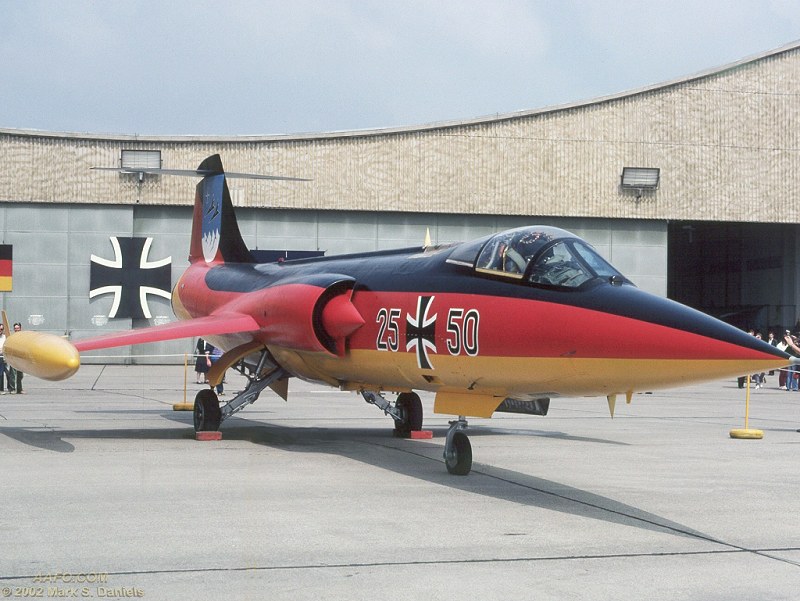

http://www.aafo.com/gallery/week/032602_1-800.jpgNemzeti színekben. 25+50 25 éve Memmingenben a JaboG34 és 50 éves a Memmingerberg légibázis. A gépe eredeti száma, 24+19.Ajánlott matrica: Tauro Model 72-555 csak szám és felségjelek.

http://www.starfighters.nl/germanyII/silver.jpgEzüstnyíl. 22+91 az erdingi F-104 Kommando feloszlatási ünnepségének gépe.

http://www.916-starfighter.de/Large/2036sp.htmAz F-104 utolsó repülése a  JaboG 32-nél.Ajánlott makett: Hasegawa SP25

http://www.cactus-starfighter-staffel.de/phpix/index.phtml?mode=view&album=F104&pic=Starfighter+103.jpg&dispsize=Original&start=20Jól látszik a fehér szárny. Ez nem eredeti fémszín. 1986-ban az LVR 1 (Luftwaffenversorgungsregiment 1) 30. évfordulójára tértek vissza a fémszínhez. (A légierő karbantartó egysége.)

http://www.starfighters.nl/germanyII/port.jpgJaj ne, még egy ünnepi festés. A Luftwaffe Portugáliában festés. Soha nem repült így.

Ajánlott linkek

http://www.916-starfighter.de/Minden amit a német F-104-esekről tudni lehet. Nagyon ajánlom!

http://www.starfighters.nl

A Revell 04344 számú 1/72 F-104G makettje

Általános minőség

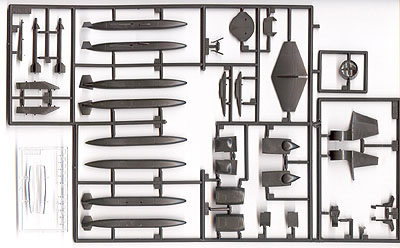

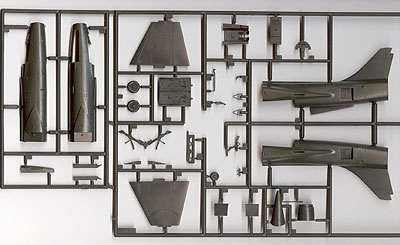

Első ránézésre gyönyörü makett, finoman gravírozott sorja mentes felületek. 66 alkatrész amiből 11 az átlátszó. A rendelkezésemre álló rajzzal összehasonlítva a panelek a megfelelő helyen vannak. Az összerakási útmutató a szokásos füzetszerü. A müanyag sötétzöld, ez nem könnyíti meg a világos alsó festését.

Pontosság

Összerakás nélkül nem lehet megállapítani.

Festésváltozatok

Három Norm 72-es festésü géphez kapunk matricát.Két változatról fényképet is találtam.24+39http://www.916-starfighter.de/Large/2439.htm25+46http://www.916-starfighter.de/Large/2546.htm

A Revell a 7001-re keverést ad (5*57 + 4*5 + 1*99). Félfényesben a 374-es festéke megfelelő. Érdekes, hogy 10% alumínium hozzáadását is írja, ami akár igaz is lehet. 6014-est évek óta képtelen kiadni, helyette a 46-os (RAL 7013) festékét erőlteti, ami valóban hasonlít a 6014-re de sokkal világosabb és kevésbé zöld. A kopott 6014-et azonban jól utánozza. A 7012-eshez a Revell 77 teljesen megfelelő. Próbáltam fogást találni a festési útmutatón de nem nagyon találtam hibát. Két apróság. A Sidewindert orrkúpját ne fessük ezüstre. http://www.yellowjacketsystems.com/jimball/sidewinder/sidewinder.htm A megadott linken nézegessünk Sidewindereket és ez alapján fessük le a rakétánkat. A csillogásmentesítő panel nem minden gépen zöld, néha fekete, vagy sötétszürke.

Matrica minősége

Matt, szépen hibátlanul nyomott, részletes. Óvakodjunk a matrica túláztatásától! Vágjuk ki a kívánt részletet. Éppen csak merítsük be a langyos vízbe majd vegyük ki. Ha teljesen átázott a papír, akkor a hordozópapírt a felülethez illesztve óvatosan húzzuk át egy ecsettel a felületre. Használjunk matrica lágyító, feszítő oldatot.

Bonyolultság

Gyakorlott makettezőnek nem lehet gond az összeállítás. Pár csapdára felhívnám a figyelmet. A gépágyú egy külön elem, amit az összeállítási rajz szerint az összeragasztott törzsbe kell beleilleszteni. Én ezt nem javaslom. Ragasszuk a helyére a törzs összeragasztása előtt! Az orrkúpba nem jeleznek súlyt. Várjuk meg az orrkúp ragasztásával a gép talpra állítását. Ha kell súly, akkor lesz esélyünk az orrkúpban elhelyezni. A törzs hátsó részén négy lámpát kell beragasztanunk. Az átlátszó alkatrészt hátul fessük ezüstre a ragasztás előtt, így élethü lámpahatást kapunk. Egyébként pedig csak egy csillogó barna foltunk lesz.

Elérhetőség

Nagy esélyünk van a beszerzésére.

Fegyverzet

Két Sidewinder és négy póttartály. Egyébként a valóságban sem volt sokkal több lehetőség, kivéve a gyakorlóbombákat és rakétatárakat.

Érdekességek

A dobozt és az összeállítási útmutatót tanulmányozva találtam némi csemegét. Vajon hogyan találja ki a Revell, hogy milyen színeket emel ki a dobozon. Javasolja az 57, 67, 77 és 99 színek beszerzését. A további színekhez nézze meg az összeállítási rajzot. Hmm. A további színek az útmutató alapján: 9, 91, 8, 5, 46, 25, 731, 752, 15, 302, 314, 56. Szóval ne dőljünk be az ajánlatnak! Legyünk türelmesek. Vegyük meg a makettet tanulmányozzuk át az összeállítási útmutatót, majd a szakirodalmat, nézzük meg mi van otthon és utána szerezzük be a szükséges festékeket.

A security textből a következő érdekességek derülnek ki. A kisgyermekeknek és a háziállatoknak van hatótávolságuk. A szerszámokat nem megtisztítani kell, hanem meg kell mosni. Ha a kisollónk berozsdásodik ne csodálkozzunk. Nem makettet építünk, hanem BARKÁCSOLUNK!  “Óvakodjon attól, hogy az anyag a szemébe, a bőrére vagy a szájába jusson, lenyelni nem szabad” Tehát védőszemüveg és kesztyü az összeállítás teljes folyamatában ajánlott! Ha a félkész makettet véletlenül a szánkba vennénk, nehogy lenyeljük. Ha mégis lecsúszna igyunk rá vizet. Áááá szörnyü. Csak akkor olvassuk el a magyar nyelvü utasításokat ha röhögni szeretnénk, mert hasznos dolgot nem tudhatunk meg belőle.

Jó makettezést!
